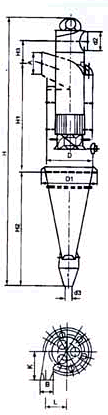

| HXB-I系列高效细粉分离器 |
|
|
| 二.结构特点： |
| 1、分离器上部管接头可任意回转角度，方便用户设计安装。 |
| 2、旋转导流器和二次分离装置减少流动阻力损失，使煤粉得到二次分 |
| 离，提高煤粉捕集能力。 |
| 3、反射屏可抑制落入集粉斗中和煤粉被旋转气流吸卷，提高分离效率。 |
| 4、阻力系数数120（含煤粉）由顶部俯视，煤粉空气混合物逆时针方向 |
| 进入者为左旋（Z）， |
| 顺时针方向进入者为右旋（Y）。 |
| 三.选用方向： |
| 式中Qtf-通风量，（m3/h)w-外筒体栽面流速（m/s).推荐w=3- |
| 3.5m/s |
| 型号 |
D |
d1 |
d2 |
d3 |
H |
H1 |
H2 |
H3 |
A |
B |
L |
K |
重量（Kg) |
| 1850 |
1850 |
2307 |
810 |
266 |
10682 |
4233 |
4553 |
924 |
926 |
480 |
795 |
1110 |
4260 |
| 2150 |
2150 |
2607 |
910 |
311 |
12379 |
4879 |
5333 |
1073 |
1118 |
560 |
925 |
1290 |
5218 |
| 2350 |
2350 |
2807 |
1010 |
338 |
13527 |
5309 |
5853 |
1173 |
1222 |
610 |
1010 |
1410 |
6190 |
| 2650 |
2650 |
3115 |
1110 |
382 |
15237 |
5954 |
6632 |
1323 |
1378 |
690 |
1140 |
1590 |
9625 |
| 3000 |
3000 |
3469 |
1310 |
423 |
17261 |
6709 |
7540 |
1498 |
1560 |
780 |
1290 |
1800 |
12108 |
| 3250 |
3250 |
3719 |
1410 |
468 |
18683 |
7247 |
8190 |
1622 |
1690 |
846 |
1398 |
1950 |
13986 |
| 3500 |
3500 |
4060 |
1510 |
504 |
20155 |
7834 |
8790 |
1747 |
1800 |
910 |
1505 |
2100 |
19235 |
| 3800 |
3800 |
4360 |
1610 |
547 |
21902 |
8480 |
9569 |
1897 |
1950 |
976 |
1613 |
2250 |
22062 |
| 4000 |
4000 |
4572 |
1710 |
576 |
23002 |
8912 |
10087 |
1997 |
2080 |
1040 |
120 |
2400 |
29768 |
| 4250 |
4250 |
4822 |
1810 |
612 |
24424 |
9449 |
10727 |
2122 |
2210 |
1106 |
1828 |
2550 |
34170 |
| 4500 |
4500 |
5072 |
1910 |
648 |
25846 |
9987 |
11387 |
2246 |
2340 |
1170 |
1935 |
2700 |
37905 |
|
| |
