| HHZ(Q)型渣(灰)仓 |
|
HHZ(Q)型渣(灰)仓主要适用于火电站除渣(灰)系统作干渣(灰)的贮存及中转之用。它与库顶及库底卸料设备等组成一套完整的渣(灰)外运处理系统。HHZ(Q)型渣(灰)仓主要由仓体.支架.库顶平台.库底运行层平台.仓壁振打装置.料位指示器.起吊装置.扶梯及控制室等组成。库顶配套设备DMC脉冲袋式除尘器508
压力真空释放阀。库底配套设备：湿渣（灰）路：插板门.电动给料机.双轴搅拌机等。干渣（灰）路：插板门.电动给料机.干灰散装机等。此产品一般采用双仓布置形式，亦可采用单仓布置。系统内设备运行可靠，运行控制就地控制室内进行，操作方便，并设有远控监测。我公司可承接各种特殊的渣（灰）库及硫化床锅炉用石灰石粉库设备，并可为客户设计.制造平底形钢结构灰库。
|
|
| |
|
| |
| |
|
| |
| |
|
| 项目 \
型号 |
HHZ(Q)-5 |
HHZ(Q)-6 |
HHZ(Q)-8 |
HHZ(Q)-10 |
HHZ(Q)-12 |
| 规格Ф(Dmm) |
Ф5000 |
Ф6000 |
Ф8000 |
Ф10000 |
Ф12000 |
| 总容积(m3仓） |
98 |
160 |
350 |
650 |
780 |
| 适用介质 |
干渣.粉煤灰.石灰石粉等 |
|
仓
壁
振
打
装
置 |
仓壁振动器型号
|
CZ1000 |
CZ1000 |
CZ1000 |
CZ1000 |
CZ1000 |
|
数量（只/仓） |
2 |
2 |
3 |
3 |
3 |
|
电源 |
220V,50Hz |
| 功率（kw/只） |
0.22 |
|
空气炮 |
灰仓.粉仓一般可考虑增加空气炮破拱及锥体部气化装置 |
|
型号：K-II，v=100L,气压：0.4-0.8Mpa,数量：1台/仓 |
| 仓顶起吊装置 |
电动葫芦型号：CD1-I型，起吊重量：1t,数量：1台/仓 |
| 仓顶料位指示器 |
视用户要求可选配雷达射频式.音叉式.重锤式等料位计 |
| 仓顶配套设备 |
视用户进料方式选定 |
| 库底卸料设备 |
视用户卸料方式选定 |

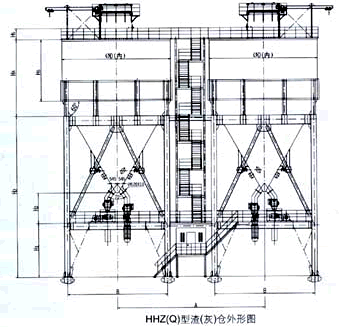

| 设
备
外
形
连
接
尺
寸
mm |
A |
8770 |
9705 |
11750 |
13600 |
15445 |
| H1 |
5000 |
5000 |
5000 |
5000 |
5500 |
| H2 |
2250 |
2250 |
2820 |
2820 |
2820 |
| H3 |
10598 |
11463 |
13227 |
15400 |
17485 |
| H4 |
4400 |
4800 |
5005 |
7100 |
6350 |
| H5 |
1200 |
1200 |
1200 |
1200 |
1200 |
| H6 |
3600 |
4000 |
4205 |
5700 |
5100 |
| B |
4619 |
5553 |
7400 |
9248 |
11095 |
| C×D |
825×2500×1545 |
826×2500×1800 |
875×2095 |
875×2095 |
875×2095 |
| h |
25 |
25 |
28 |
30 |
40 |
| a1 |
220 |
270 |
360 |
20 |
250 |
| a2 |
450 |
470 |
560 |
620 |
650 |
| a3 |
500 |
550 |
650 |
720 |
800 |
| n-Ф |
8-Ф30 |
8-Ф30 |
8-Ф30 |
12-Ф34 |
12-Ф42 |
| 设备总重（t/套） |
68 |
98 |
130 |
210 |
255 |
| 基础荷重（t/支墩） |
60 |
95 |
195 |
350 |
425 |
|
|
|
